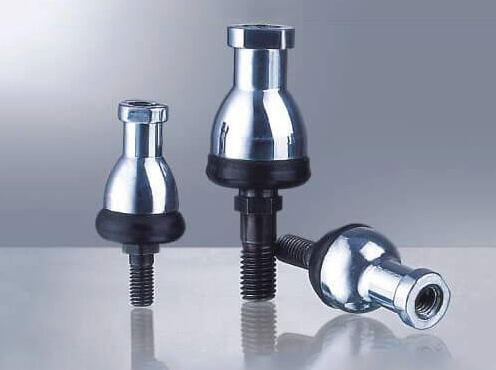

直杆杆端关节轴承
技术参数:
圆周摆动：灵活，无卡滞现象；
球面间隙：轴直角方向0.025~0.065mm轴方向≤0.3mm;
螺纹精度：“6H”级；
球头连杆：轴承钢球，40Cr钢，35#钢;
球座：高强度的锌合金、铝镁合金等；
动态试验：120℃到-40℃，100万次后功能正常；
参考标准：QC/T327-1999及相关标准；
防光罩内注入适量的润滑脂；
| 产品型号 | 尺寸 | 螺纹 | 静负荷 | 摆角 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | I | I1 | I2 | S | M | M1 | KN | 2θ | |
| USJ-ZG-5 | 22 | 12 | 46 | 11 | 11 | 9 | M5-6H | M5-6h | 2.8 | 30° |
| USJ-ZG-6 | 28 | 15 | 55.2 | 12 | 22.2 | 11 | M6-6H | M6-6h | 3.7 | 30° |
| USJ-ZG-8 | 32 | 17 | 65 | 12 | 16 | 14 | M8-6H | M8-6h | 5.8 | 30° |
| USJ-ZG-10 | 35 | 18 | 73.4 | 18 | 18.4 | 17 | M10-6H | M10-6h | 8.4 | 30° |
| USJ-ZG-12 | 40 | 20 | 84 | 18 | 21 | 19 | M12*1.25-6H | M12*1.25-6h | 11 | 30° |
| USJ-ZG-14 | 45 | 25 | 103 | 22 | 23.5 | 22 | M14*1.5-6H | M14*1.5-6h | 15 | 22° |
| USJ-ZG-16 | 50 | 27 | 112 | 23 | 25.5 | 22 | M16*1.5-6H | M16*1.5-6h | 15 | 22° |
| USJ-ZG-18 | 58 | 32 | 130.5 | 25 | 31 | 27 | M18*1.5-6H | M18*1.5-6h | 19 | 22° |
| USJ-ZG-20 | 70 | 38 | 133 | 25 | 33 | 30 | M20*1.5-6H | M20*1.5-6h | 19 | 40° |
| USJ-ZG-22 | 70 | 43 | 145 | 26 | 33 | 32 | M22*1.5-6H | M22*1.5-6h | 23 | 35° |
