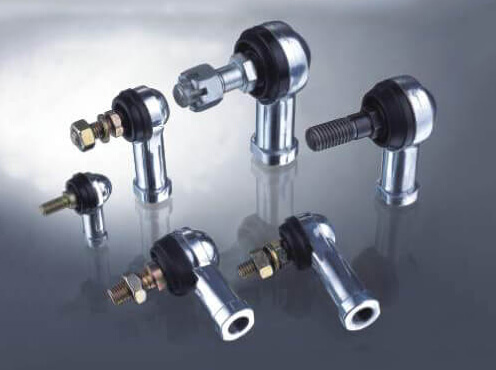

变速操纵球头B型
技术参数:
圆周摆动：灵活，无卡滞现象;
球面间隙：轴直角方向0.025~0.065mm, 轴方向≤0.3mm；
螺纹精度："6H"级;
球头连杆: 轴承钢球，40Cr钢，35#钢;
球 座: 高强度的锌合金、铝镁合金等;
动态试验: 120°C 到 -40，100万次后功能正常;
参考标准：QC/T327-1999及相关标准；
防光罩内注入适量的润滑
| 产品型号 | 尺寸 | 螺纹 | 静负荷 | 摆角 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | I | I1 | I2 | S | M | M1 | KN | 2θ | |
| USJ-B5 | 27 | 14 | 23 | 10 | 11 | 8 | M5-6H | M5-6h | 2.5 | 40° |
| USJ-B6 | 30 | 16 | 25 | 10 | 12 | 10 | M6-6H | M6-6h | 4 | 40° |
| USJ-B8 | 36 | 18 | 31.5 | 14.5 | 17 | 14 | M8-6H | M8-6h | 6 | 40° |
| USJ-B10 | 50 | 32 | 37.5/39.5 | 19/21 | 18.5 | 17 | M10-6H | M8-6h | 7.2 | 40° |
| USJ-B12 | 50 | 27 | 50 | 20 | 20 | 19 | M12-6H | M12-6h | 9 | 40° |
| USJ-B14 | 57 | 30 | 55.5 | 22.5 | 22 | 22 | M14-6H | M14-6h | 14.5 | 40° |
| USJ-B16 | 64 | 32 | 53 | 23 | 25 | 24 | M16*1.5-6H | M16*1.5-6h | 15.5 | 40° |
| USJ-B18 | 71 | 34 | 60 | 25 | 28 | 26 | M18*1.5-6H | M18*1.5-6h | 17 | 40° |
| USJ-B20 | 77 | 35 | 68 | 27 | 31 | 28 | M20*1.5-6H | M20*1.5-6h | 18.5 | 40° |
| USJ-B22 | 84 | 41 | 76 | 29 | 35 | 30 | M22*1.5-6H | M22*1.5-6h | 20 | 40° |
